2D 光照与阴影

Estella 用 Light2D 光源和 ShadowCaster2D 遮挡体照亮 2D 场景。一个光源就是一个带 Light2D 组件的实体;而一个渲染器只有在用 Lit-2D 材质绘制时才会被照亮。这让光照是可选的、 且开销低——大多数精灵保持不受光,你想照亮的那些才配一个受光材质。

注意

光照内建于渲染器(无需加插件)。Light2D 和 ShadowCaster2D 是内建组件——像其他组件一样, 从代码或在编辑器 Details 面板里挂上它们。

添加光源

给一个实体加 Light2D 组件并选一个类型:

import { defineSystem, Commands, Transform, Light2D, Light2DType } from 'esengine';

const addSun = defineSystem([Commands()], (cmds) => {
  cmds.spawn()
    .insert(Transform, { position: { x: 0, y: 0, z: 0 } })
    .insert(Light2D, {
      type: Light2DType.Directional,
      color: { r: 1, g: 0.95, b: 0.8, a: 1 },
      intensity: 1.2,
      direction: { x: -1, y: -1 },
    });
});

Light2D 字段(含默认值):

字段	默认	说明
type	Point	Light2DType:Point、Directional、Ambient 或 Spot。
color	{1,1,1,1}	光颜色,RGBA 0..1。
intensity	1	亮度倍数。
radius	200	衰减半径,世界单位(Point / Spot)。
direction	{0,0}	朝向(Directional / Spot)。
innerAngle	30	聚光锥内角,度(内部全亮)。
outerAngle	45	聚光锥外角,度(到这里衰减为零)。
shadowSoftness	0	阴影边缘柔和度(光源尺寸);0 = 硬边。
shadowDistance	0	方向光阴影延伸距离;0 = 无方向光阴影。
enabled	true	不移除也能关掉光源。

光源类型

类型	行为
Directional(方向光)	来自单一 direction 的均匀光,像太阳——位置无关,只看朝向。
Point(点光)	从实体位置向外辐射,到 radius 处衰减为零。
Spot(聚光)	从位置沿 direction 的一个锥,在 innerAngle 内全亮、到 outerAngle 衰减到边缘,直到 radius。
Ambient(环境光)	处处叠加的平坦底光,与位置无关——用较低的 intensity,让阴影区不至于纯黑。

// 一盏暖色点光
.insert(Light2D, { type: Light2DType.Point, radius: 320, intensity: 1.5,
                   color: { r: 1, g: 0.7, b: 0.3, a: 1 } });

// 一束手电锥
.insert(Light2D, { type: Light2DType.Spot, direction: { x: 0, y: -1 },
                   innerAngle: 18, outerAngle: 34, radius: 500, intensity: 2 });

// 一点微弱环境光,让画面不至于全黑
.insert(Light2D, { type: Light2DType.Ambient, intensity: 0.25 });

让渲染器接受光照

默认情况下,一个 Sprite 用不受光材质绘制,会忽略每一盏灯。让它受光最简单的方式是 lit 开关——不需要材质、不需要着色器:

app.world.spawn()
  .insert(Transform, { position: { x: 0, y: 0, z: 0 } })
  .insert(Sprite, { texture: hero, lit: true });

在编辑器里就是 Sprite 组件上的 Lit 勾选框。精灵以平法线受光——每种 2D 光源、 衰减和阴影都开箱即用。

当你需要的不止这个开关(色调参数、法线贴图、自定义表面逻辑)时,给它一个着色器声明了 Lit-2D 域的材质。引擎会注入光照 uniform 和 helper,而且 2D 着色器的顶点段是可选的—— 你只写片元:

#pragma shader "MyLit"
#pragma version 300 es
#pragma domain Lit2D

#pragma fragment
precision mediump float;
in vec4 v_color;
in vec2 v_texCoord;
in highp vec2 v_worldPos;
uniform sampler2D u_textures[8];
out vec4 fragColor;

// #pragma domain Lit2D 让引擎注入 LightConstants 块和 applyLighting2D() helper——
// 你只需用你的基础色和一个法线调用它。
void main() {
  vec4 base = texture(u_textures[0], v_texCoord) * v_color;
  vec3 N = vec3(0.0, 0.0, 1.0);                 // 平法线,朝向相机
  vec3 lit = applyLighting2D(base.rgb, N, v_worldPos);
  fragColor = vec4(lit, base.a);
}
#pragma end

在编辑器里,内容浏览器的 New Material (Lit) 创建的正是这样一个现成的受光材质, 自带色调参数和可选法线贴图。代码侧的编译与赋材质方式与 材质与着色器里完全一致:

import { Material, defineSystem, Query, Mut, Sprite } from 'esengine';

const litMat = Material.create({ shader: Material.compileShader(myLitSource) });

const applyLit = defineSystem([Query(Mut(Sprite))], (q) => {
  for (const [, sprite] of q) sprite.material = litMat;
});

你也能可视化地做一个受光材质——把 材质图 的域设为 Lit2D——见 材质图一节。

提示

每个接受 material 的渲染器——Sprite、SpineAnimation、ParticleEmitter、Mesh2D 和 UIVisual——都能用同样方式受光:给它一个 Lit-2D 材质。(Sprite 常见场景还可用一键 lit 开关。)

法线贴图

你传给 applyLighting2D 的 N 是表面法线。传一个常量 vec3(0, 0, 1) 得到平坦、均匀受光的 表面。要有逐像素的凹凸感,就在着色器里采样一张法线贴图并用它作 N——同一张基础色便会随每盏 灯的方向产生高光和阴影。把法线纹理作为一个 #pragma param … texture 加到你的受光材质上 (见材质与着色器)。

投射阴影

给一个实体加 ShadowCaster2D,让它遮挡光并投出阴影:

import { ShadowCaster2D } from 'esengine';

cmds.spawn()
  .insert(Transform, { position: { x: 100, y: 0, z: 0 } })
  .insert(Sprite, { /* …一个受光材质… */ })
  .insert(ShadowCaster2D, { size: { x: 64, y: 64 } });

ShadowCaster2D 字段	默认	说明
size	{32,32}	遮挡体尺寸,世界单位。
enabled	true	开关阴影投射。

阴影质量在光源上控制,而非遮挡体:

• shadowSoftness — 光源尺寸。0 是锐利硬边;更大的值给出柔和半影(更大、更近的光投出更软的 阴影)。
• shadowDistance — 对 Directional 光,阴影延伸多远;0 让方向光不产生阴影。

线性色彩空间

引擎默认以伽马空间渲染——颜色按作者所写直接混合,这是 2D 管线的经典方式。项目可以切换到 线性光管线:纹理在采样时从 sRGB 解码到线性(硬件完成)、光照与染色在线性光下混合、最终画面在 末尾 blit 时编码回 sRGB。

物理正确的混合改变的是光的叠加方式:衰减不再压向死黑,多盏灯的重叠像光一样相加而不是像颜料。 不受光的美术资源经解码再编码是恒等回环——切换不会“重画”你的精灵;差异只出现在颜色相互混合的地方。

线性模式也是 HDR 的入口:只要浮点渲染目标可用(WebGPU 恒可用;WebGL2 有 EXT_color_buffer_float),后处理链就跑在半浮点上——intensity 大于 1 的灯把真正的超范围 能量推进 bloom 与 tonemap,亮光会发辉光。

在 项目设置 → 渲染 → 色彩空间 → 线性 启用。着色器按该模式编译,所以它在引擎启动时定死—— 编辑器会提示重新加载。设置随项目清单走:视口、运行预览和所有导出——web、桌面、微信、playable—— 启动同一条管线。纯代码项目在创建应用时传入:

const app = createWebApp(module, { colorSpace: 'linear' });

在编辑器里

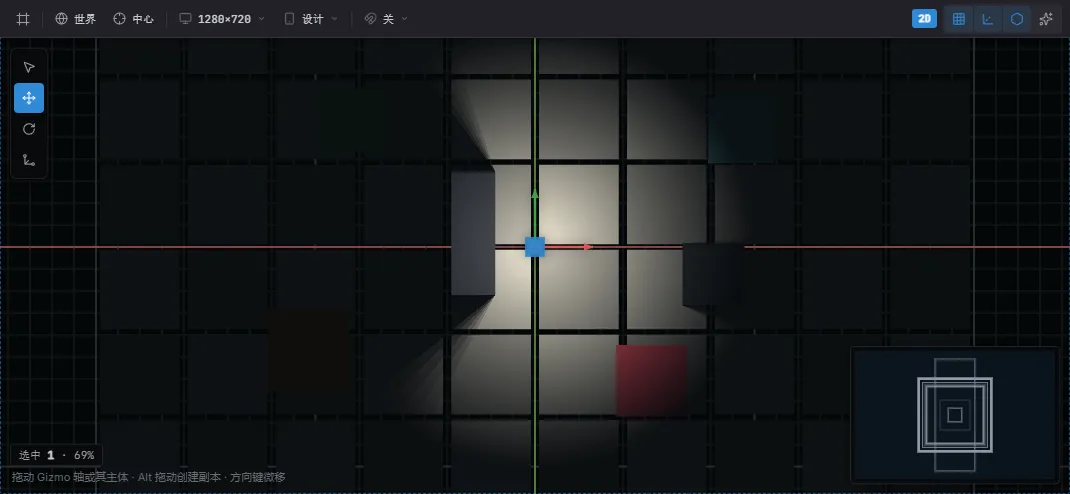

编辑器里预览的 Light2D——它的照射光池,以及柱子投出的阴影(开 Preview FX 可在编辑态点亮场景)。

• 通过 创建… → 光 添加光源,或在 Details 面板里给已有实体加一个 Light2D 组件。
• 光源在编辑模式下画成 gizmo——图标加上其范围圈和朝向/锥——所以你能凭眼睛瞄准和调尺寸。见 编辑器。
• 在 Details 里实时调 color(取色器)、intensity、radius 和聚光角度;结果在视口里即时更新。
• 一盏灯的全部视觉字段(color、intensity、radius、各角度、阴影设置)都可动画——在 Sequencer里给它们打关键帧,做闪烁的火把、昼夜循环或脉动的信标。

参见

• 材质与着色器 —— 受光材质与自定义着色。
• 后处理 —— 在受光场景上叠加辉光与调色。
• 精灵与渲染 —— 让 2D 精灵在光下有立体感的法线贴图。
